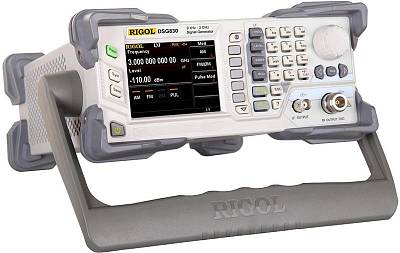

Описание генератора сигналов высокочастотного DSG821A:
Генератор сигналов высокочастотный DSG821A способен формировать ВЧ и РЧ сигналы в диапазоне частот от 9 кГц до 2,1 ГГц, благодаря чему генератор сигналов DSG821A является эффективным инструментом для разработки и тестирования потребительской электроники, средств связи, аудио- и видеотехники и др. Прибор включает в себе функции РЧ генератора, модулятора импульсов и импульсного генератора, модулятора и векторного генератора сигналов с I/Q модуляцией. Возможность дистанционного управления генератором сигналов DSG821A по интерфейсу LAN (LXI) позволяет использовать этот генератор в измерительных лабораториях любой конфигурации.
Технические характеристики генератора сигналов высокочастотного DSG815:
| Параметр | Значение | ||
| ЧАСТОТА | |||
| Частотные характеристики | |||
| Диапазон частот | 9 кГц ~ 2,1 ГГц | ||
| Разрешение | 0,01 Гц | ||
| Скорость переключения | |||
| Частотные диапазоны | |||
| Частотные диапазоны | Значение частоты | N | |
| 1 2 3 4 5 | f ≤ 227,5 МГц 227,5 МГц < f ≤455 МГц 455 МГц < f ≤ 910 МГц 910 МГц < f ≤ 1820 МГц 1820 МГц < f ≤ 2100 МГц | 0,25 0,125 0,25 0,5 1 | |
| Внутренний источник опорной частоты | |||
| Частота опорного генератора | 10 МГц | ||
| Температурная стабильность (0°С ~ 50°С) | |||
| Старение | |||
| Выход внутреннего опорного генератора | Частота | 10 МГц | |
| Уровень | +5 дБ...+10 дБ | ||
| Выходной импеданс | 50 Ом (номинальное) | ||
| Выход внутреннего опорного генератора | Частота | 10 МГц | |
| Уровень | 0 дБ ...+10 дБ (типичное) | ||
| Выходной импеданс | 50 Ом (номинальное) | ||
| Максимальная девиация | ±5 ppm | ||
| Свипирование по частоте | |||
| Рабочие режимы | Пошаговое, по списку | ||
| Режим | Одиночное, непрерывное | ||
| Диапазон | Полный | ||
| Форма | Треугольник, пила | ||
| Шаг изменения | Линейный, логарифмический | ||
| Количество точек | Пошаговое: 2...65535 По списку: 1...6001 | ||
| Временной диапазон | 20 мс...100 с | ||
| Запуск | Авто, ручной, внешний, по шине (USB, LAN) | ||
| Спектральный состав | |||
| Гармонические искажения (CW режим, 1 МГц < f ≤ 2,1 ГГц, уровень ≤+13 дБм) | < -30 дБн | ||
| Негармонические искажения (CW режим, уровень >-10дБм, отстройка >10 кГц) | 100 кГц < f ≤ 1,5 ГГц | < -65 дБн; < -70 дБн (типичное | |
| 1,5 ГГц < f ≤ 2,1 ГГц | < -54 дБн; < -64 дБн (типичное) | ||
| Собственный фазовый шум (CW режим, измерительный диапазон 1 Гц, отстройка 20 кГц) | 100 кГц < f ≤ 1,5 ГГц | < -105 дБн/Гц; < -112 дБн/Гц (типичное) | |
| 1,5 ГГц < f ≤ 2,1 ГГц | < -99 дБн/Гц; < -106 дБн/Гц (типичное) | ||
| Общие искажения (CW режим, RMS f= 1ГГц) | 0,3 кГц...3 кГц | < 10 Гц скз, < 5 Гц скз (типичное) | |
| 0,03 кГц...20 кГц | < 50 Гц скз, < 10 Гц скз (типичное) | ||
| УРОВЕНЬ | |||
| Диапазон установки | |||
| Нормированное значение | Устанавливаемое значение | ||
| Максимальный выходной уровень | 9 кГц ≤ f < 100 кГц | +5 дБм | |
| 100 кГц ≤ f < 2,1 ГГц | +13 дБм | +20 дБм | |
| Минимальный выходной уровень | 9 кГц ≤ f < 100 кГц | -110 дБм | |
| 100 кГц < f ≤2,1 ГГц | -110 дБм | -110 дБм | |
| Абсолютная неопределенность | |||
| +13 ~ -60 дБм | -60 ~ -110 дБм | ||
| Максимальный выходной уровень | 100 кГц < f ≤ 1,5 ГГц | ≤0,9 дБ; ≤0,5 дБ (тип.) | ≤1,1 дБ; ≤0,7 дБ (тип.) |
| КСВН | ≤1,8 (типичное) | ||
| Установка уровня | |||
| Время установки (ALC=on, частота фиксирована, 20°С ~ 30°С) | ≤5 мс (типичное) | ||
| Обратная мощность | |||
| Максимальная обратная мощность | 50 В DC - максимальное напряжение постоянного тока; 1 Вт (1 МГц < f ≤ 3 ГГц) | ||
| Свипирование по амплитуде | |||
| Рабочие режимы | Пошаговое, по списку | ||
| Режим | Одиночное, непрерывное | ||
| Диапазон | Полный уровень | ||
| Форма | Треугольник, пила | ||
| Шаг изменения | Линейный, логарифмический | ||
| Количество точек | Пошаговое: 2...65535 По списку: 1...6001 | ||
| Временной диапазон | 20 мс...100 с | ||
| Запуск | Авто, ручной, внешний, по шине (USB, LAN) | ||
| ВНУТРЕННИЙ МОДУЛЯЦИОННЫЙ ГЕНЕРАТОР (LF) | |||
| Формы сигнала | Синус, меандр, треугольник, пила, свипирование (синус) | ||
| Частотный диапазон | Синус, свипирование (синус) | DC ~ 200 кГц | |
| Меандр | DC ~ 20 кГц | ||
| Разрешение | 0,01 Гц | ||
| Выходное напряжение | Диапазон установки AC DC | 0 ~ 3 В -3 В ~ 3 В | |
| Разрешение | 2 мВ | ||
| Выходной импеданс | 50 Ом (номинал) | ||
| МОДУЛЯЦИЯ | |||
| Амплитудная модуляция (АМ) | |||
| Источник | Внутренний, внешний, внутренний + внешний | ||
| Глубина | 0 % ~ 100 % | ||
| Разрешение | 0,1 % | ||
| Погрешность установки глубины АМ (fмод = 1 кГц) | |||
| Искажения АМ (fмод = 1 кГц, глубина<30%, уровень=0дБм) | |||
| Неравномерность АЧХ | < 3 дБ (номинальное) | ||
| Частотная модуляция (ЧМ) | |||
| Источник | Внутренний, внешний, внутренний + внешний | ||
| Девиация | N x 1 МГц (номинальное) | ||
| Разрешение | <0,1 % девиации или 1 Гц, что больше | ||
| Погрешность установки (fмод = 1 кГц, внутренний режим) | |||
| Искажения ЧМ (fмод = 1 кГц, девиация = Nx50 кГц) | |||
| Неравномерность АЧХ (10 Гц ~ 100 кГц) | < 3 дБ (номинальное) | ||
| Фазовая модуляция (ФМ) | |||
| Источник | Внутренний, внешний, внутренний + внешний | ||
| Максимальная девиация | N x 5 рад | ||
| Разрешение | <0,1 % девиации или 0,01 рад, что больше | ||
| Погрешность установки (fмод = 1 кГц, внутренний режим) | |||
| Общие гармонические искажения ФМ (fмод = 1 кГц, девиация = 5 рад) | |||
| Неравномерность АЧХ (10 Гц ~ 100 кГц) | < 3 дБ (номинальное) | ||
| Импульсная модуляция (опция DSG800-PUM) | |||
| Источник | Внутренний, внешний | ||
| Диапазон включения/выключения | >70 дБ (100 кГц≤ f <2,1 ГГц) | ||
| Время нарастания/спада (10% / 90%) | |||
| Частота повторения импульсов | DC ~ 1 МГц | ||
| Импульсный генератор (опция DSG800-PUG) | |||
| Режим | Одиночный импульс, генератор паттернов (опция DSG800-PUG) | ||
| Период | Диапазон | 40 нс ~170 с | |
| Разрешение | 10 нс | ||
| Длительность | Диапазон | 10 нс ~ (170 с ~ 10 нс) | |
| Разрешение | 10 нс | ||
| Задержка запуска | Диапазон | 10 нс ~170 с | |
| Разрешение | 10 нс | ||
| Запуск | Авто, внешний запуск, внешний строб, ручной, по шине ( USB, LAN) | ||
| Генератор паттернов (опция DSG800-PUG) | |||
| Импульсный генератор паттернов | Количество импульсов | 1 ~ 2047 | |
| Временной диапазон | 20 нс ~170 с | ||
| Повторение паттернов | 1 ~ 256 | ||
| I/Q модуляция | |||
| Частотный диапазон несущей | 50 МГц ≤ f ≤ 2,1 ГГц | ||
| Источник модуляции | внутренний, внешний | ||
| Полоса (RF) | Внешняя модуляция | ||
| Полоса (I или Q) | до 60 МГц (номинал.) | ||
| RF (I + Q) | до 120 МГц (номинал.) | ||
| Внутренняя модуляция | |||
| Полоса (I или Q) | до 30 МГц (номинал.) | ||
| RF (I + Q) | до 60 МГц (номинал.) | ||
| Подавление несущей | Диапазон несущей 50 МГц ≤ f ≤ 2,1 ГГц | ≥ 40 дБн (типичное) | |
| Подавление боковой полосы | Полоса модуляции до ±10 МГц | ≥ 40 дБн (типичное) | |
| Внешние входы I/Q | КСВН | <1,5 | |
| Полное значение на входе | 0,5 Вскз (I+Q)скз | ||
| Внутренняя модуляция | |||
| EVM | 16QAM, root cosine фильтр (α=0,22), 4 Мвыб/с выходной уровень ≤ 4 дБм | ≤2%скз (типичное) | |
| QPSK, root cosine фильтр (α=0,22), 4 Мвыб/с выходной уровень ≤ 4 дБм | ≤2%скз (типичное) | ||
| Внешняя модуляция | |||
| EVM | CDMA2000/1xEV-D0,1.2288 Mcpc, частота 800 ~ 900 МГц, 1800 ~ 1900 МГц, уровень ≤ 4 дБм | ≤2% (типичное) | |
| ACPR | ≥ 70 дБ | ||
| Векторный генератор I/Q | |||
| Выходной импеданс | 50 Ом (номинал.) | ||
| Выходное напряжение | Диапазон установки | 0,02 Вп-п ~1,5 Вп-п | |
| Разрешение | 1 мВ | ||
| АЧХ неравномерность (@1 МГц) | ≤10 МГц | < 0,5 дБ (номинал.) | |
| ≤30 МГц | < 1,0 дБ (номинал.) | ||
| I/Q дисбаланс | Магнитуда | < 0,1 дБ (номинал.) ≤10 МГц < 0,2 дБ (номинал.) ≤30 МГц | |
| Нелинейность фазы | 200 пс (номинал.) ≤10 МГц 500 пс (номинал.) ≤30 МГц | ||
| SFDR | Синус (≤30 МГц) | > 50 дБ (номинал.) | |
| Память формы сигнала | Длина памяти | 1 выб ~ 16 Мвыб с шагом 1 выборка | |
| Разрешение | 14 бит | ||
| Время загрузки 1 Мвыб. | |||
| Энергонезависимая память | 96 Мб | ||
| Дискретизация | Диапазон | 1 кГц ~50 МГц | |
| Разрешение | 0,01 Гц | ||
| Запуск | Режим запуска | Авто, ручной, внешний, по шине (USB, LAN) | |
| Внешний запуск с задержкой | |||
| Диапазон установки | 0 ~ (2E16-1) | ||
| Разрешение | 1 | ||
| Запрет внешнего запуска | |||
| Диапазон установки | 0 ~ (2E16-1) | ||
| Разрешение | 1 | ||
| Длительность импульса | > 20 нс (номинал.) | ||
| ВХОДЫ И ВЫХОДЫ | |||
| Разъемы на передней панели | |||
| RF выход | Импеданс | 50 Ом (номинаьный.) | |
| Разъем | N "мама" | ||
| Выход внутреннего модуляционного генератора | Импеданс | 50 Ом (номинальный) | |
| Разъем | BNC "мама" | ||
| Разъемы на задней панели | |||
| Вход внешнего запуска | Импеданс | 1 кОм (номинальный) | |
| Разъем | BNC "мама" | ||
| Уровень запуска | 3,3 В TTL | ||
| Выход сигнала достоверности | Выходное напряжение | 0 В / 3,3 В (номинальное) | |
| Разъем | BNC "мама" | ||
| Вход или выход импульса | Импеданс | 50 Ом (номинал.) | |
| Выходное напряжение | 0 В / 3,3 В (номинальное) | ||
| Вход для внешнего опорного генератора (10 МГц) | Импеданс | 50 Ом (номинальный) | |
| Разъем | BNC "мама" | ||
| Выход опорного генератора (10 МГц) | Импеданс | 50 Ом (номинальный) | |
| Разъем | BNC "мама" | ||
| Вход внешнего модулирующего сигнала | Импеданс | 100 кОм / 600 Ом/ 50 Ом (номинальный) | |
| Разъем | BNC "мама" | ||
| Вход/выход I/Q векторного генератора | Импеданс | 50 Ом (номинальный) | |
| Разъем | BNC "мама" | ||
| Интерфейсы на задней панели | |||
| USB-host | Разъем | тип А | |
| Протокол | Версия 2.0 | ||
| USB-device | Разъем | тип B | |
| Протокол | Версия 2.0 | ||
| LAN | LXI | 10/100 Base, RJ-45 | |
| ОБЩИЕ ХАРАКТЕРИСТИКИ | |||
| Дисплей | Тип | ЖК TFT | |
| Разрешение | 320 x 240 | ||
| Размер | 3,5" | ||
| Память | Запоминающее устройство (внутреннее) | Flash энергонезависимая, USB диск не поддерживается | |
| Объем памяти (внутреннего устройства) | 96 Мб | ||
| Питание | Напряжение AC | 100 В ~ 240 В | |
| Частота AC | 45 Гц ~ 440 Гц | ||
| Потребляемая мощность (со всеми опциями) | 50 Вт (типичное), максимально 60 Вт | ||
| Рабочие условия | Температура | 0°С ~ 50°С | |
| Относительная влажность | ≤ 95% (0°С ~ 30°С) ≤ 75% (30°С ~ 40°С) | ||
| Габаритные размеры (W x H x D ) | 261,5 мм х 112 мм х 318,4 мм | ||
| Вес | 4,2 кг | ||
Комплект поставки DSG821A
| № | Наименование | Количество |
| 1 | Генератор сигналов высокочастотный DSG821A | 1 |
| 2 | Кабель питания | 1 |
| 3 | Краткое руководство по эксплуатации | 1 |
Дополнительная комплектация DSG821A
(Поставляется за отдельную плату)
| № | Наименование |
| 1 | Импульсная модуляция, импульсный генератор DSG800-PUM |
| 2 | Генератор паттернов DSG800-PUG (включает DSG800-PUM) |
| 3 | Опция повышенной стабильности OCXO опорного генератора OCXO-B08 |
| 4 | Комплект для монтажа в стойку на один прибор RM-1- DG1000Z |
| 5 | Комплект для монтажа в стойку на два прибора RM-2- DG1000Z |
