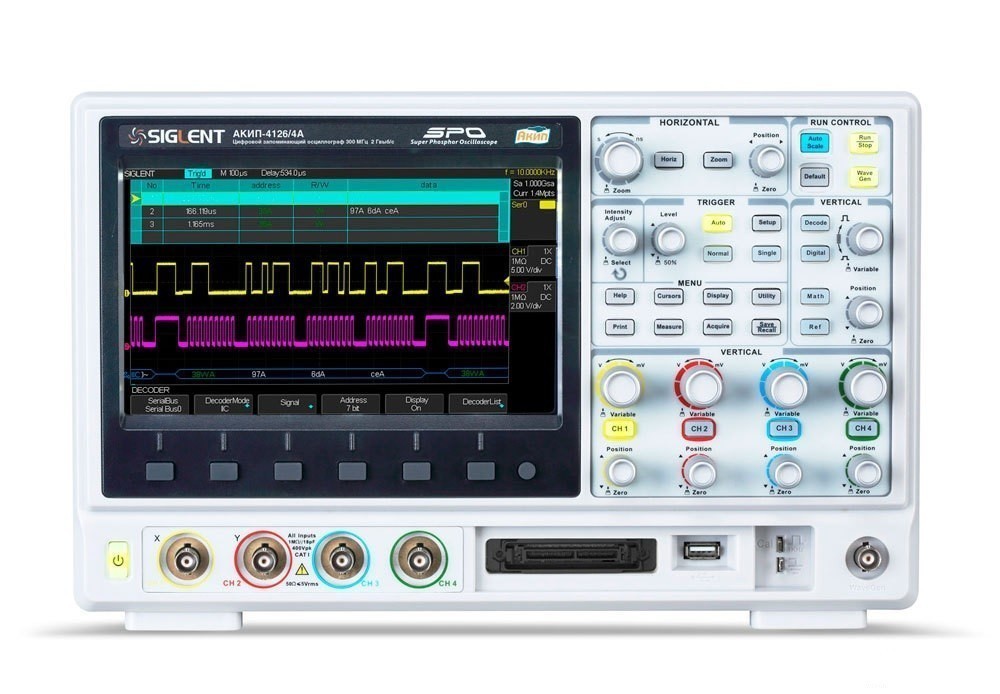

Назначение осциллографа цифрового запоминающего АКИП-4126/1А
Технические характеристики осциллографа цифрового запоминающего АКИП-4126/1А
Параметр | Значение |
КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ | |
Число каналов | 4 |
Полоса пропускания (-3 дБ) | 0…70 МГц |
Огранич. полосы пропуск. | 20 МГц |
Коэф. отклонения (Коткл.) | 2 мВ/дел…10 В/дел |
Погрешность установки Коткл. | ± 3 % |
Время нарастания | ≤ 5 нс |
Входной импеданс | 50 Ом, 1 МОм (± 2 %) / 23 ± 4 пФ |
Макс. входное напряжение | 400 Вскз (DC+AС пик), Кат I |
Математика | +, -, х; /; БПФ, d/dt, ∫dt, √ |
КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ | |
Коэф. развертки (Кразв.) | 1 нс/дел…50 с/дел (шаг 1-2-5), самописец 100 мс/дел – 50 с/дел |
Погрешность установки Кразв. | ± 0,0025 % |
Режимы работы | Основной, ZOOM окна, самописец, X-Y |
СИНХРОНИЗАЦИЯ | |
Источники синхросигнала | Любой из каналов, внешний (Ext, Ext/5), сеть, логический канал |
Режимы запуска развертки | Автоматический, ждущий, однократный |
Виды синхронизации | По фронту, по скорости нарастания, по длительности, ТВ, по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN |
Предзапуск | 20 делений |
Послезапуск | 1000 делений |
Вид входа | Открытый, закрытый, ВЧ и НЧ фильтры |
Чувствительность синхронизации | Внутренняя: 0,5 деления шкалы; Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…300 МГц); Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…300 МГц) |
АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ | |
Разрешение по вертикали | 8 бит |
Частота дискретизации | 1 ГГц на канал (2 ГГц при объединении каналов) |
Интерполяция | SinX/x |
Длина записи | 14 МБ (28 МБ при объединении каналов) |
Пиковый детектор | 2 нс |
Режимы работы | Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн. |
КУРСОРНЫЕ ИЗМЕРЕНИЯ | |
Функции | ΔU; ΔT; 1/ΔT |
АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ | |
Функции по вертикали | Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе |
Функции по горизонтали | f; T; t нарастания; t среза; +τ; -τ; коэф. заполнения (%), фаза |
Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ | |
Режим HISTORY | Сохранение с временными метками последних 63157 осциллограмм (дискретизация 1 ГГц, память 1,4 кБ/кан.) |
Интерфейс | USB, LAN, опционально- GPIB |
Автоустановка | В/дел, с/дел, параметры синхросигнала |
Режим X-Y | Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц |
ЛОГИЧЕСКИЙ АНАЛИЗАТОР I2C,SPI,UART/RS232,CAN,LIN (ОПЦИЯ) | |
Частота дискретизации | 500 МГц |
Длина памяти | до 28 МБ/канал |
Число каналов | 8 |
Синхронизация | по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN |
Порог срабатывания | TTL, CMOS, ECL, PECL, пользовательский (± 10 В) |
ГЕНЕРАТОР ФУНКЦИОНАЛЬНЫЙ (ОПЦИЯ) | |
Формы сигналов | Синус, меандр, треугольник, импульс, постоянное напряжение, шум, кардио гауссовский импульс и экспонента нарастающая/ спадающая |
Частотный диапазон | 1 мкГц ~ 25 МГц (Синус) 1 мкГц ~ 10 МГц (Прямоугольник, импульс) 1 мкГц ~ 300 кГц (Пила) 1 мкГц ~ 5 МГц (кардио, гауссовский и экспоненциальный) |
Частота дискретизации | 125 МГц |
Длина памяти | 16000 точек для произвольной формы |
Разрешение | 1 мкГц |
Разрядность ЦАП | 14 бит |
Выходной уровень | 4 мВпик ~ 6 Впик (1 МОм) 2 мВпик ~ 3 Впик (50 Ом) |
Погрешность установки | Частота: ±5*10-5; Амплитуда: ±10% |
Постоянное смещение | ± 3 В (1 МОм); ± 1,5 В (50 Ом) |
Скважность | 20 % ~ 80 % (для прямоугольника и импульса) |
Симметрия | 0 % ~ 100 % (для пилы) |
ОБЩИЕ ДАННЫЕ | |
ЖК-дисплей | Цветной (TFT) SVGA, диагональ 20 см, 8 × 14 дел (разреш. 800 х 480) |
Напряжение питания | 100…240 В, 45…400 Гц (автовыбор); 50 ВА; кат. 2 |
Рабочая температура | +10…+40°С; влажность ≤ 85% |
Габариты | 352 х 224 х 112 мм |
Масса | 6,2 кг |
Комплект поставки АКИП-4126/1A
1.Осциллограф цифровой запоминающий АКИП-4126/1A - 1
2.Шнур питания - 1
3.Делитель 1:1/1:10 - 4
4.ПО EasyScope3.0/АКИП - 1
5.Кабель USB - 1
6.РЭ - 1
